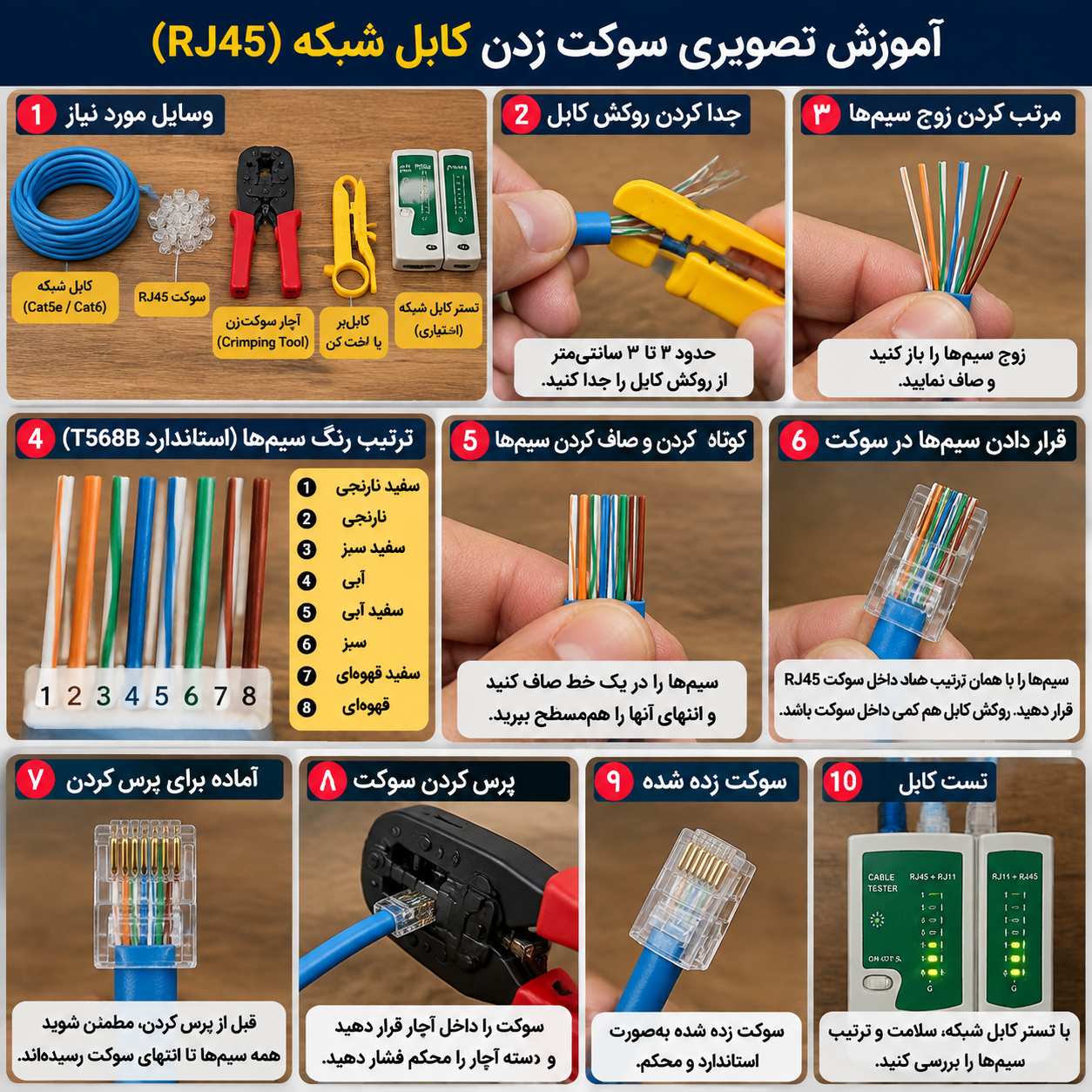

آموزش کامل سوکت زدن کابل شبکه (LAN) در ۵ دقیقه
سوکت زدن کابل شبکه کار سختی نیست و با چند ابزار ساده می‌توانید خودتان آن را انجام دهید. در ادامه، قدم‌به‌قدم با هم پیش می‌رویم.
وسایل مورد نیاز
- کابل شبکه (Cat5e یا Cat6)
- سوکت RJ45
- آچار سوکت‌زن شبکه (Crimping Tool)
- سیم‌چین یا کابل‌بر
- تستر کابل شبکه (اختیاری، اما توصیه می‌شود)
کیفیت کابل روی نتیجه‌ی کار اثر مستقیم دارد. پیش از خرید، حتماً مقاله‌ی تفاوت کابل شبکه اورجینال و تقلبی را بخوانید.
حدود ۲ تا ۳ سانتی‌متر از روکش انتهای کابل را با قسمت لخت‌کن آچار بردارید.
قبل از بریدن کابل، طول مورد نیازتان را دقیق محاسبه کنید. راهنمای محاسبه‌ی طول کابل شبکه به شما کمک می‌کند هم کابل هدر نرود، هم از حداکثر مجاز ۱۰۰ متر فراتر نروید.
⚠️ دقت کنید که به سیم‌های داخلی آسیب نرسد.
مرحله ۲: مرتب کردن سیم‌ها
داخل کابل شبکه ۸ رشته سیم رنگی وجود دارد که به‌صورت ۴ جفت‌سیم تابیده شده‌اند: نارنجی، سبز، آبی و قهوه‌ای. سیم‌ها را از هم باز کنید و طبق استاندارد T568B مرتب کنید.
برای بیشتر کاربردها، مثل اتصال کامپیوتر به مودم، روتر یا سوئیچ، هر دو سر کابل را با استاندارد T568B بزنید.
ترتیب سیم‌ها از چپ به راست، در حالتی که کنتاکت‌های طلایی سوکت رو به شما (بالا) و زبانه‌ی پلاستیکی رو به پایین است:
| شماره‌ی پین | رنگ سیم |
|---|---|
| ۱ | سفید نارنجی |
| ۲ | نارنجی |
| ۳ | سفید سبز |
| ۴ | آبی |
| ۵ | سفید آبی |
| ۶ | سبز |
| ۷ | سفید قهوه‌ای |
| ۸ | قهوه‌ای |
مرحله ۳: صاف کردن و برش سیم‌ها
سیم‌ها را کاملاً صاف کنید و کنار هم بچینید. سپس با سیم‌چین انتهای آن‌ها را هم‌تراز ببُرید تا حدود ۱۲ میلی‌متر از سیم‌های بدون روکش باقی بماند.
مرحله ۴: وارد کردن سیم‌ها داخل سوکت
سیم‌ها را بدون به‌هم‌خوردن ترتیب، داخل سوکت RJ45 فشار دهید تا:
✅ نوک همه‌ی سیم‌ها به انتهای سوکت برسد
✅ کمی از روکش کابل هم داخل سوکت قرار بگیرد
مرحله ۵: پرس کردن سوکت
سوکت را داخل شیار مخصوص آچار قرار دهید و دسته‌ی آچار را محکم و کامل فشار دهید. با این کار، پین‌های فلزی داخل سوکت در سیم‌ها فرو می‌روند و اتصال برقرار می‌شود.
مرحله ۶: تست کابل
اگر تستر شبکه دارید، هر دو سر کابل را به آن وصل کنید. در حالت سالم، چراغ‌ها باید به‌ترتیب و بدون وقفه روشن شوند:
۱ ← ۲ ← ۳ ← ۴ ← ۵ ← ۶ ← ۷ ← ۸
اگر ترتیب چراغ‌ها به‌هم ریخت یا یکی از آن‌ها خاموش ماند، سوکت را ببُرید و دوباره بزنید.
تستر ندارید یا کابل شما بعد از سوکت زدن هم مشکل دارد؟ روش تست کابل شبکه بدون دستگاه را امتحان کنید.
نکات مهم
- برای اتصال کامپیوتر به مودم، سوئیچ یا روتر، معمولاً هر دو سر کابل را T568B بزنید.
- کابل کراس (یک سر T568A و سر دیگر T568B) امروزه تقریباً کاربردی ندارد، چون بیشتر تجهیزات جدید از قابلیت Auto MDI-X پشتیبانی می‌کنند و خودشان نوع اتصال را تشخیص می‌دهند.
- همیشه چند سوکت اضافه داشته باشید؛ اگر بار اول اشتباه شد، می‌توانید دوباره تلاش کنید.
اگر با وجود کابل درست و سوکت سالم، سرعت اینترنتتان پایین است، بخوانید چرا سرعت اینترنت با وجود کابل Cat6 پایین است؟
🎥 ترجیح می‌دهید ویدیو ببینید؟ آموزش کامل سوکت زدن را همین پایین به‌صورت ویدیویی تماشا کنید.
